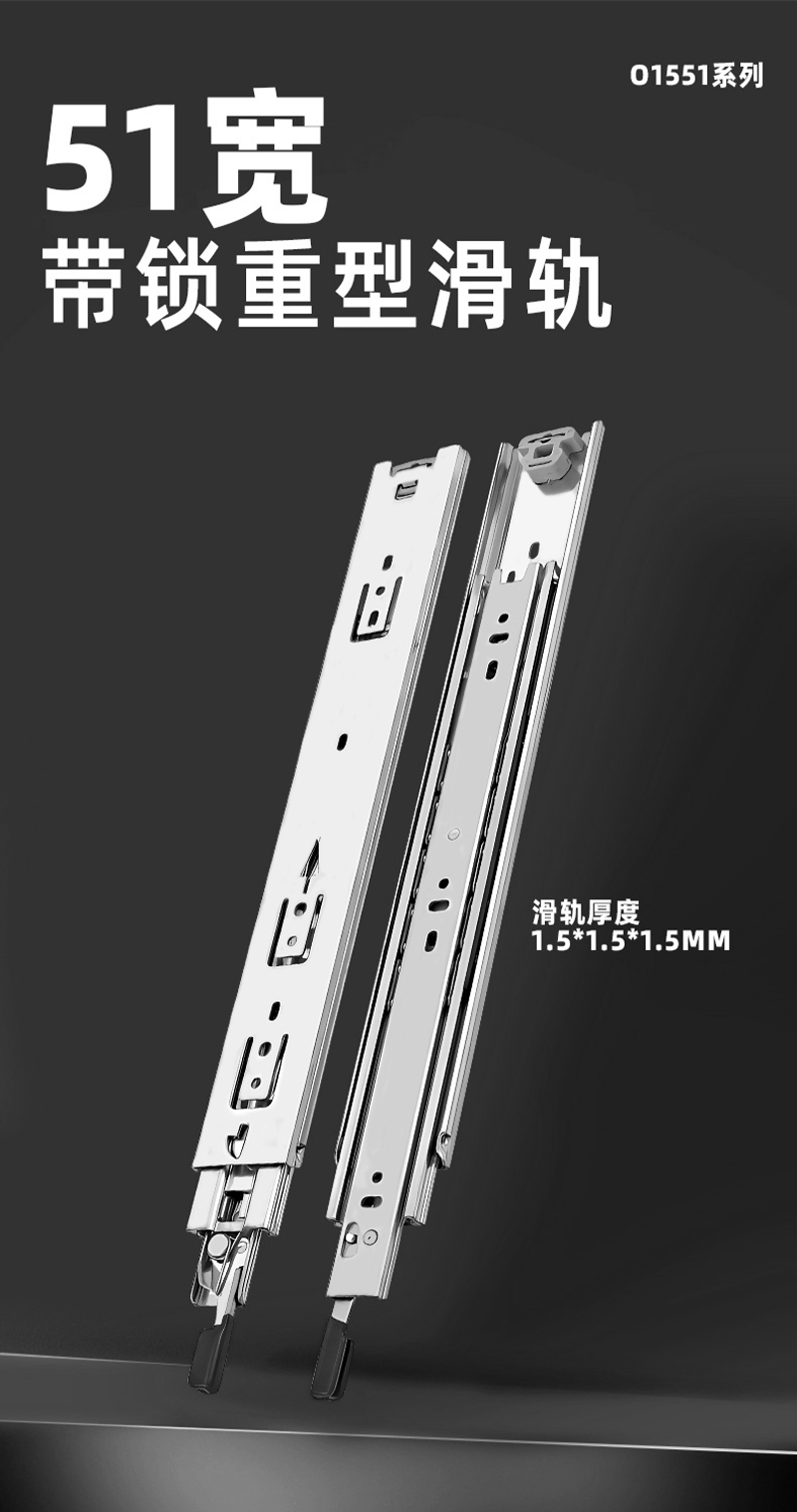

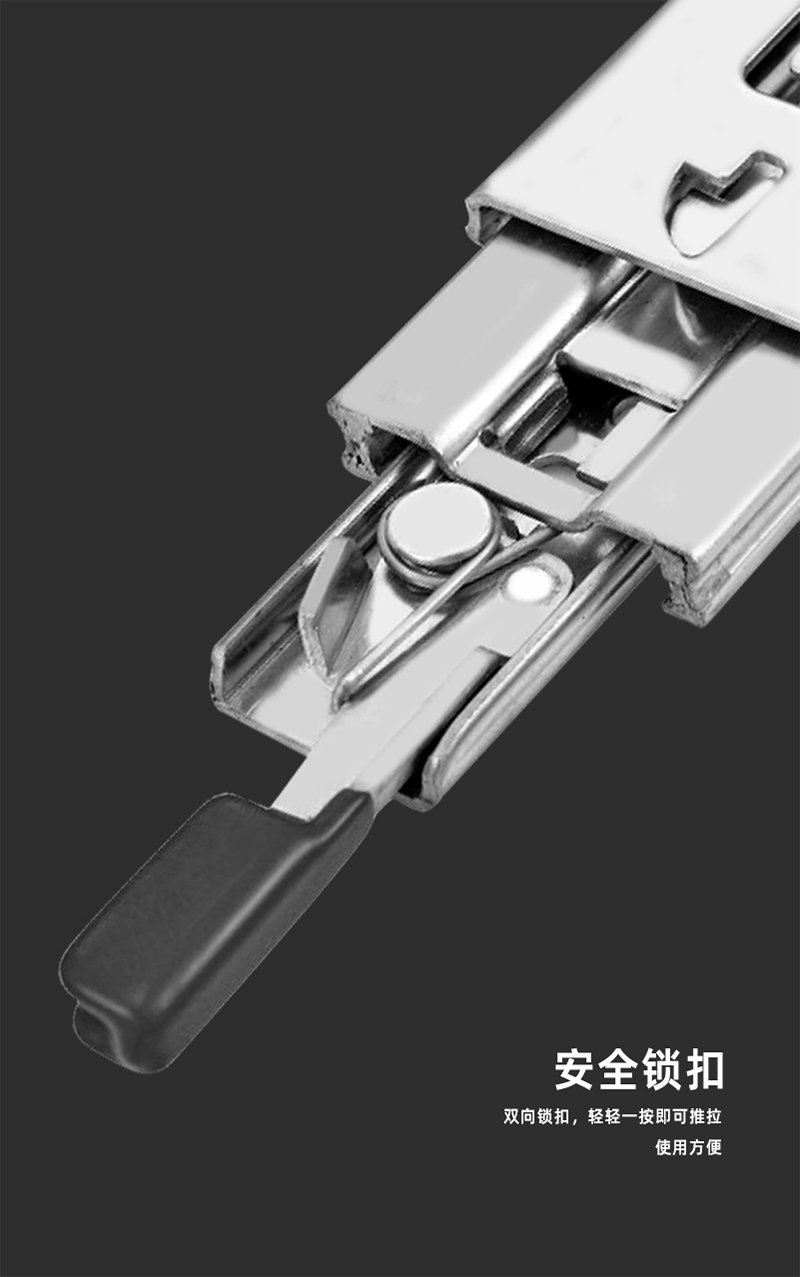

产品描述：这款重型三节钢珠滑轨，选用高强度冷轧钢板，轨厚达 1.5mm，质地坚固。经防锈处理，可抵御各类环境侵蚀。规格多样，适配不同需求。中轨具备锁定机关，拉出后自动锁止，按动开关方可闭合 。

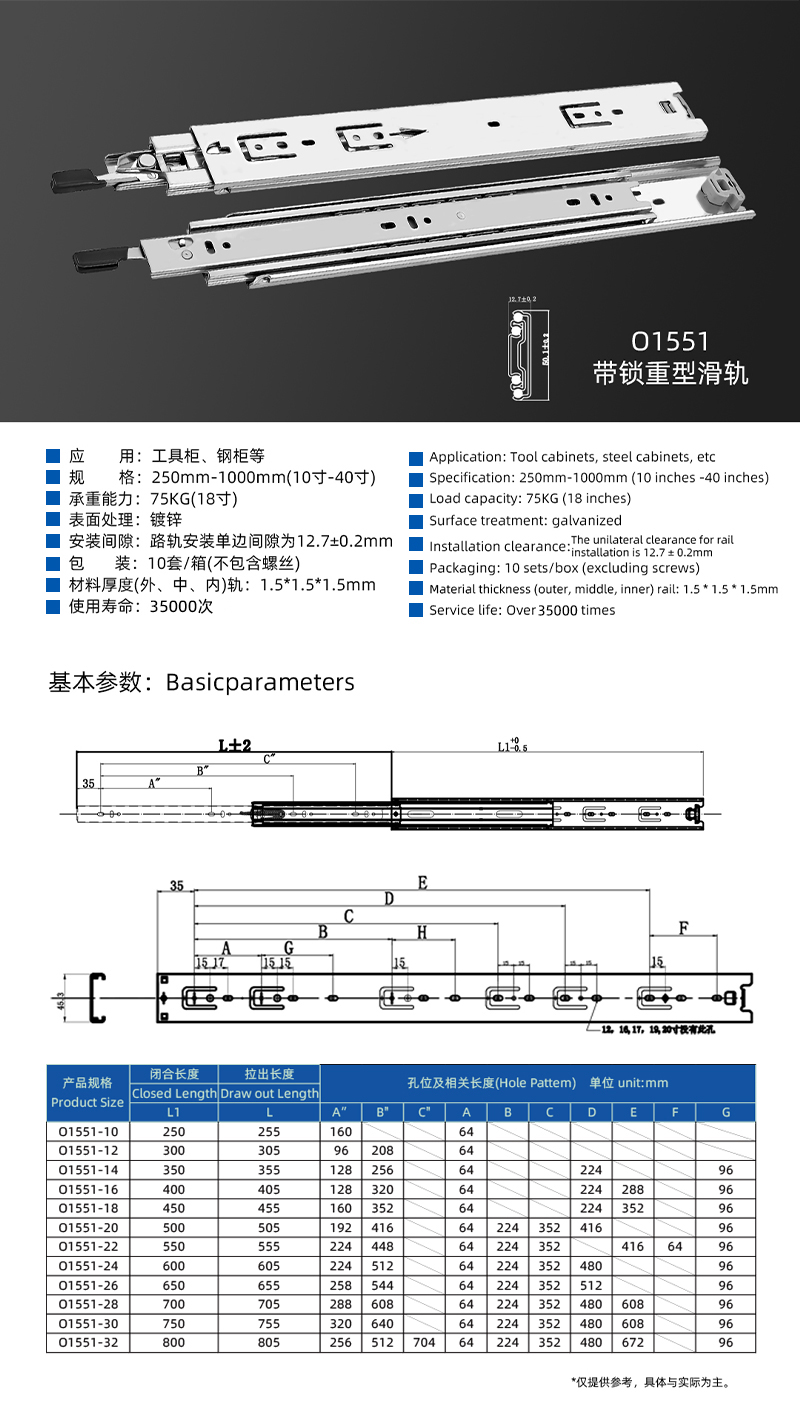

| 产品规格Product Size | 闭合长度 | 拉出长度 | 孔位及相关长度(Hole Pattem) 单位 unit:mm | |||||||||
| Closed Length | Draw out Length | |||||||||||
| L1 | L | A” | B" | C" | A | B | C | D | E | F | G | |
| O1551-10 | 250 | 255 | 160 | / | / | 64 | / | / | / | / | / | / |
| O1551-12 | 300 | 305 | 96 | 208 | / | 64 | / | / | / | / | / | / |
| O1551-14 | 350 | 355 | 128 | 256 | / | 64 | / | / | 224 | / | / | 96 |
| O1551-16 | 400 | 405 | 128 | 320 | / | 64 | / | / | 224 | 288 | / | 96 |
| O1551-18 | 450 | 455 | 160 | 352 | / | 64 | / | / | 224 | 352 | / | 96 |
| O1551-20 | 500 | 505 | 192 | 416 | / | 64 | 224 | 352 | 416 | / | / | 96 |
| O1551-22 | 550 | 555 | 224 | 448 | / | 64 | 224 | 352 | / | 416 | 64 | 96 |
| O1551-24 | 600 | 605 | 224 | 512 | / | 64 | 224 | 352 | 480 | / | / | 96 |
| O1551-26 | 650 | 655 | 258 | 544 | / | 64 | 224 | 352 | 512 | / | / | 96 |
| O1551-28 | 700 | 705 | 288 | 608 | / | 64 | 224 | 352 | 480 | 608 | / | 96 |
| O1551-30 | 750 | 755 | 320 | 640 | / | 64 | 224 | 352 | 480 | 608 | / | 96 |
| O1551-32 | 800 | 805 | 256 | 512 | 704 | 64 | 224 | 352 | 480 | 672 | / | 96 |
